Полный порядок: ящики для храненияБлагодаря воплощению этого несложного проекта, вы сможете упорядочить , скопившиеся подвале или гараже разнообразные предметы. Для его изготовления не понадобится много времени благодаря простым соединениям на шурупах-конфирматах и идентичной конструкции ящиков. А использование облицованных древесностружечных плит означает, что и заниматься отделкой вам не придется.

Сделайте один, два, три или все четыре ящика, показанные на фото. Мы даем планы изготовления для всех четырех ящиков. Можно видоизменить их конструкцию по собственному желанию, установив полки и перегородку там, где необходимо.

Габаритные размеры (для четырех ящиков): 1980 мм (ширина) х457 мм (глубина) х 1067 мм (высота). Ширина каждого ящика 495 мм.
Ящики изготовлены из доступных материалов, продающихся в строительных магазинах и на рынках пиломатериалов. Потребуются четыре панели из ламинированной древесно-стружечной плиты (ЛДСП) толщиной 19 мм размером 1220x2440 мм и брусок 38x100x3000 мм.

Начните с боковин

Полный порядок: ящики для хранения1 Выпилите из ламинированной древесно-стружечной плиты (ЛДСП) толщиной 19 мм боковые стенки А по заданным размерам.(Панели из ЛДСП белого цвета или с отделкой под дерево обычно можно приобрести в строительных магазинах или на складе пиломатериалов. В специализированной торговле также можно заказать панели других цветов - например, мы выбрали светло-серые.)

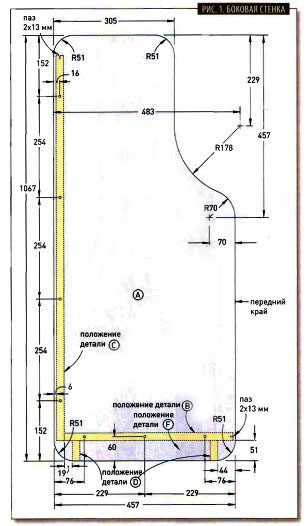

2 Чтобы изготовить «эталонную» боковую стенку А, которая будет использована в качестве шаблона при фрезеровании остальных боковых стенок, разметьте большую изогнутую область у переднего края заготовки (рис. 1). Начните с радиуса 70 мм, плавно перейдите к радиусу 178 мм, а затем продлите линию разметки до верхнего края стенки. (Размечать верхнее закругление радиусом 51 мм не требуется, так как оно будет отфрезеровано вместе с остальными закруглениями того же радиуса в углах боковых стенок).

3 Выпилите криволинейный J контур ленточной пилой, отступив от линии разметки около 3 мм. (Мы использовали ленточную пилу, а не www.norstar.ru, чтобы свести к минимуму сколы на поверхности АДСП.) После этого отшлифуйте профиль до линии разметки, используя осциллирующий шпиндельный шлифовальный станок или шлифовальный барабан, закрепленный в патроне сверлильного станка, с абразивом зернистостью 150 единиц.

Полный порядок: ящики для хранения4 Чтобы закончить изготовление стенки-шаблона, сделайте простое самовыравнивающееся приспособление для фрезерования закруглений. Используя приспособление, отфрезеруйте закругления радиусом 51мм (фотоА)

5 Остальные боковые стенки А фрезеруются по шаблону. Положите стенку-шаблон на обрабатываемую стенку, совместив их края. Чтобы обеспечить неподвижность шаблонной стенки и облегчить ее позиционирование на остальных стенках, прикрепите шурупами к верхнему, нижнему и боковым краям шаблона рейки размером 19x38x76 мм, установив их заподлицо с одной из сторон и примерно в середине каждой кромки.

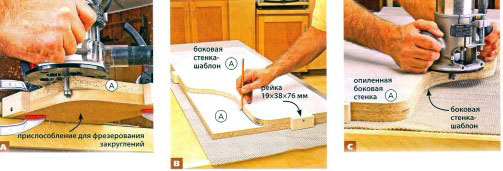

Затем проведите на обрабатываемой стенке линию на расстоянии около 3 мм от края изогнутого участка стенки-шаблона (фото В). Размечать и предварительно выпиливать закругления радиусом 51 мм не требуется. Снимите стенку-шаблон. Ленточной пилой выпилите криволинейный контур по линии разметки. Затем положите обрабатываемую заготовку на стенку-шаблон сверху. По шаблону отфрезеруйте изогнутый участок и закругления радиусом 51 мм (фото С). Проделайте то же самое с остальными боковыми стенками.

Теперь изготовьте другие детали

Из ЛДСП толщиной 19 мм выпилите широкие полки передние панели В, задние стенки С, бортики полок/ цоколи D и узкие полки/перегородки Е по указанным размерам.

Из сосновой доски толщиной 38 мм по указанным размерам выпилите опоры F. Чтобы установить в опорах регулируемые ножки с помощью Т-образных (усовых) гаек , разметьте на нижних кромках опор центры отверстий, которые должны быть расположены по центру кромок на расстоянии 19 мм от торцов. Просверлите отверстия Ø8 мм и глубиной 38 мм и установите в них Т-образные гайки Мб.

Затем просверлите три монтажных отверстия Ø 4 мм (для шурупов 4,5x50 мм с потайной готовкой) и раззенкуйте их с внутренней стороны опор. Отшлифуйте опоры. (Так как толщина опор составляет 38 мм, мы использовали обычные шурупы для дерева, а не конфирматы, предназначенные для соединения материалов толщиной 19 мм.)
Добавьте Т-образную кромочную накладку

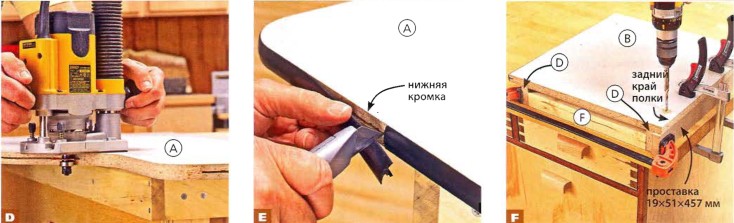

Полный порядок: ящики для хранения Используя кромочную пазовую фрезу толщиной 2 мм, отфрезеруйте пазы глубиной 13 мм по центру соответствующих кромок деталей А-Е (фото D) ддя крепления Т-образной кромочной накладки шириной 19 мм. (Чтобы убедиться в том, что паз расположен точно по центру кромки, мы делали пробные проходы на обрезках материала.) Заметьте, что боковые стенки А снабжены накладкой вдоль всего контура, одна из деталей Е (перегородка для ящика 3) имеет www.norstar.ru на обеих гранях, а на восемь деталей D (цоколи) накладки не устанавливаются. Остальные детали имеют накладки на одной из кромок.

Острым ножом разрежьте кромочную Т-образную накладку шириной 19 мм на отрезки необходимой длины с припуском около 25 мм. Для деталей В-Е подготовьте 24 отрезка длиной 483 мм, для боковых стенок А - восемь отрезков длиной 2896 мм. (Мы использовали накладку черного цвета. Накладки других цветов, например, белого, миндального, желто- и темно-коричневого также имеются в продаже .)

Легкими ударами киянки установите кромочную накладку, утапливая ее ножку в отфрезерованные пазы на кромках деталей. На боковых стенках начните установку накладки снизу. На деталях В-Е установите накладки, центрируя их по длине деталей, а затем обрежьте выступающие концы накладки заподлицо.

Соберите корпуса ящиков

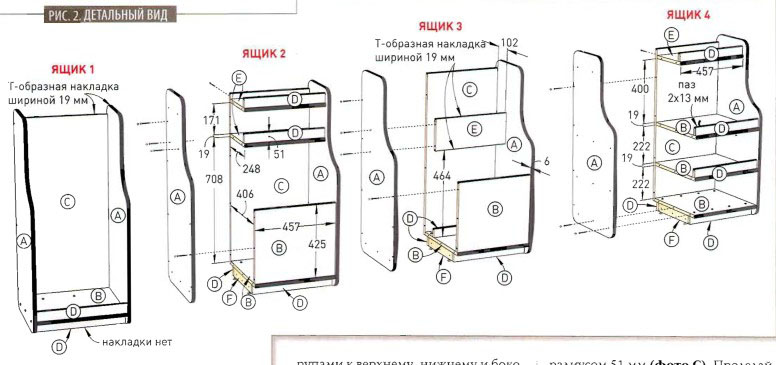

Полный порядок: ящики для храненияПримечание. Сборка каждого их четырех ящиков (рис. 2) начинается со сборки корпусов. За исключением ящика 3, в котором бортик D крепится к широкой нижней полке В до сборки ящика, все внутренние детали устанавливаются после завершения сборки корпусов.

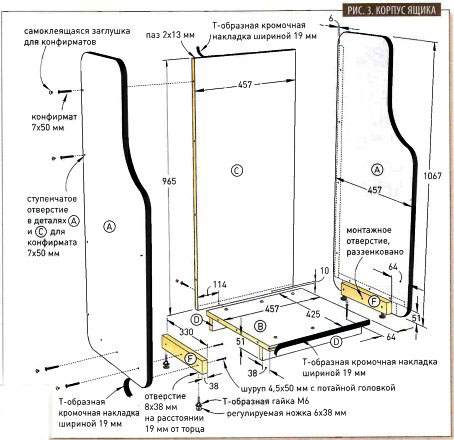

Полный порядок: ящики для храненияЧтобы прикрепить два цоколя к широкой нижней полке В каждого из ящиков (рис. 3), выпилите из обрезка ЛДСП толщиной 19 мм проставку размером 51x457 мм. Струбцинами прижмите полку к цоколю, используя для выравнивания цоколя проставку и опоры F. С помощью угольника наметьте в полке центры монтажных отверстий точно над кромкой цоколя. Просверлите ступенчатые монтажные отверстия для конфирматов 7x50 мм, используя специальное ступенчатое сверло. Вверните конфирматы. При сборке ящика 3 прикрепите сверху к собранному узлу из широкой нижней полки и цоколя В/D бортик D, расположив его на расстоянии 102 мм от заднего края полки (рис. 2).

Полный порядок: ящики для храненияНаметьте центры двух монтажных Жл отверстий у нижнего края каждой из задних стенок С (рис. 3). Прижмите заднюю стенку к собранному узлу, состоящему из полки и цоколя B/D, выровняв ее нижний край вровень с нижней стороной полки (фото G). Чтобы установить заднюю стенку пол прямым углом к полке, используйте монтажный угольник. Просверлите ступенчатые отверстия в задней стенке и полке. Вверните конфирматы. Повторите операцию с остальными задними стенками и цокольными узлами.

Прижмите опоры F струбцинами V к боковым стенкам А с внутренней стороны вровень с нижними краями панелей (не с Т-образной кромочной накладкой) на расстоянии 64 мм переднего края (рис. 3). Используя в качестве направляющих раззенкованные монтажные отверстия в опорах, просверлите в боковых стенках направляющие отверстия диаметром 2,4 мм. Вверните шурупы 4,5x50 мм с потайной головкой, затягивая их не слишком сильно.

С внешней стороны боковых стенок А разметьте центры монтажных отверстий (рис. 1). Положите левую боковую стенку на узел «основание/задняя стенка» B/C/D с установленной между цоколями D опорой F. Убедитесь, что боковая стенка выступает вдоль задней стенки на одинаковое расстояние (6 мм плюс толщина Т-образной накладки) по всей длине (рис. 3, ). Далее просверлите в намеченных местах ступенчатые отверстия через боковую стенку в широкой нижней полке В и задней стенке и вверните в них шурупы-конфирматы. Переверните собранный узел и таким же способом установите правую боковую стенку. Проделайте то же и с остальными ящиками. Вверните регулируемые ножки 6x38 мм в Т-образные гайки, установленные в опорах F,

Завершите сборку

Прикрепите бортики D к широким и узким полкам В, Е ящиков 2 и 4, установив их вровень с передними краями (рис. 2). Для завершения сборки ящика 1, прикрепите оставшийся бортик D к широкой нижней полке вровень с ее передним краем. Для завершения сборки ящиков 2, 3 и 4 выпилите из оргалита толщиной 6 мм проставки необходимого размера для позиционирования широких В/D и узких D/Е полок и перегородки Е в указанных местах либо выбранных вами самостоятельно.

Полный порядок: ящики для храненияНапример, чтобы установить полки в ящике 4, выпилите две проставки размером 222x400 мм, которые помогут расположить широкие B/D и малую D/Е полки. Для установки каждой из широких полок используйте ширину проставок (222 мм), ( фото I), а для установки узкой верхней полки - длину проставки (400 мм). Установив полку в требуемое положение, наметьте центры монтажных отверстий на боковых

А и задней С стенках, выровняв их посередине толщины полки (19 мм). Просверлив отверстия, вверните в них конфирматы. Теперь установите передние панели В ящиков 2 и 3, выровняв их заподлицо с передними краями боковых стенок А и широких нижних полок В. Просверлите монтажные отверстия и вверните конфирматы через боковые стенки и нижние полки в передние панели.

В заключение закройте видимые головки конфирматов самоклеящимися пластиковыми заглушками. Затем с помощником перенесите ящики в желаемое место. При необходимости отрегулируйте ножки, чтобы выровнять ящики. Наконец соберите беспорядочно лежащие предметы и переместите их в новое удобное хранилище.

По материалам журнала "Wood-Мастер"
