Приспособление для проведения параллельных дуг

Основная сложность изготовления криволинейных деталей, например, спинок предметов мебели заключается в разметке и выпиливании параллельных дугообразных кромок.

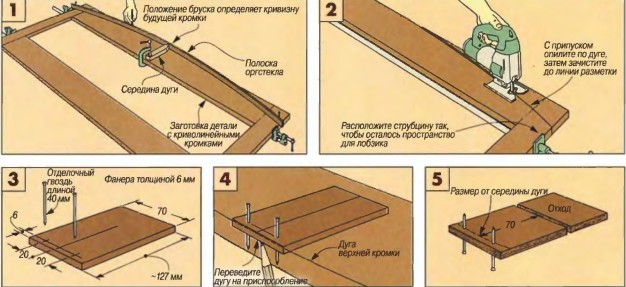

Сначала размечают, например, с помощью полоски из оргстекла одну кромку детали, Заготовку опиливают по линии разметки, полученную дугообразную кромку шлифуют, доводя до нужной формы.

Затем с помощью простейшего приспособления, сделанного из подходящего фанерного обрезка с двумя гвоздиками, размечают вторую кромку детали.

Расстояние от вбитых гвоздиков до края пластины приспособления равно ширине выкраиваемой детали (между параллельными дугообразными кромками). По полученной разметке выпиливают вторую кромку детали.

По материалам журнала "САМ"

Дата размещения: 26-12-2012, 14:13

Раздел: Приспособления
