Стол-универсал
Иметь в собственной мастерской дорогостоящее стационарное оборудование не каждому по карману. Да и слишком много места оно занимает. Этот же стол — сборно-разборный, так что при необходимости его можно разобрать и поставить где-нибудь в углу мастерской.
Стол укомплектовывают изготовленной своими руками регулируемой направляющей, существенно облегчающей работу с ручной дисковой пилой и фрезерной машинкой. К последней подбирают покупную базовую плиту, которая подходит практически к любым моделям этого электроинструмента.Основные операции, которые можно выполнять на этом столе-универсале:
- Двойной косой рез.
- Прямой рез ручной дисковой пилой с помощью углового упора.
- Сверление отверстий с использованием сверлильной стойки, врезанной в стол.
- Выборка паза фрезой с использованием регулируемого (переставляемого) параллельного упора.
- Фрезерование по упору снизу с применением предохранительного приспособления (отталкивателя рук) и зажима.
- Выборка паза фрезой в направляющей для пиления и фиксирование в соответствующих отверстиях с помощью быстродействующего зажим
- Шлифование кромок заготовки с помощью шлифовальной втулки и дрели, закреплённой в сверлильной стойке.

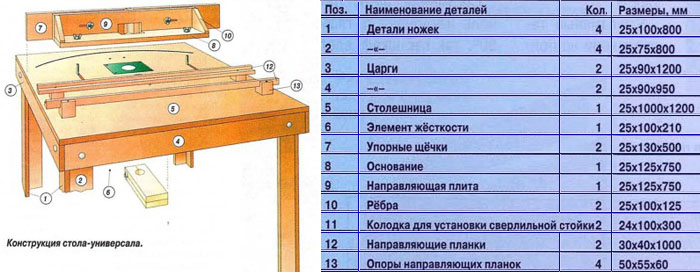

Направляющие планки для ручной дисковой пилы рассчитаны и на установку основания фрезерной машинки. Внутреннюю направляющую планку регулируют, изменяя её положение в сквозных пазах. В опорах наружной направляющей планки для её крепления сверлят, а затем раззенковывают отверстие Ø6 мм, а для крепления внутренней направляющей в её опорах — отверстие Ø8 мм.
В столешнице стола сверлят отверстия, соответствующие отверстиям в направляющих планках, делают вырезы и прорезают пазы. Сначала крепят и тщательно выверяют муфты для наружной направляющей планки. С помощью пазовой фрезы Ø8 мм выбирают сквозные пазы для регулируемой внутренней направляющей планки. В качестве упора для пилы используют алюминиевую трубу, закрепляемую при выборке фрезой дугообразного сквозного паза болтом с потайной головкой и гайкой.
Предлагаемое изделие — полноценный фрезерный стол. Снизу к нему можно прикрепить любую фрезерную машинку, используя так называемую базовую плиту, которая сочетается практически со всеми моделями фрезерной машинки. В исключительных случаях при креплении фрезерной машинки в этой плите можно сделать соответствующие отверстия.
Базовую плиту для крепления фрезерной машинки врезают в стол с помощью выкроенного из фанеры шаблона (размеры отверстия — 194x194 мм), который фиксируют струбцинами через деревянные подкладки. В середине шаблона крепят вырезанную из фанеры небольшую вставку под основание фрезерной машинки.
С помощью копировальной втулки в столешнице выбирают фрезой углубление размерами 186x186 мм под базовую плиту. Уложив базовую плиту в это углубление, в нём размечают и сверлят глухие отверстия Ø25 мм и глубиной 4 мм под нивелирующие винты.
Колодку для крепления сверлильной стойки собирают из двух склеиваемых деталей, вырезанных из фанеры толщиной 24 мм. Колодку крепят к столешнице снизу. Сбоку от колодки сверлят отверстие Ø10 мм под запорный рычаг.
Сквозные пазы в упорных щёчках выбирают как минимум в четыре прохода. При прижатии фрезерного упора следует обратить внимание на прямоугольность. Отверстия для крепления упорных щёчек сверлят с использованием сверлильной стойки. Сначала сверлом Форстнера Ø25 мм сверлят глухое отверстие глубиной 6 мм, затем сверлом Ø10 мм его просверливают насквозь.
Упор из алюминиевой трубы позволяет распиливать заготовки под нужным углом. Болтом с потайной головкой и гайкой упор фиксируют там, где устанавливают циркуль для разметки дугообразного сквозного паза.
На одной из ножек стола под царгой монтируют предохранительный выключатель, служащий одновременно для управления прикреплённой снизу к столу фрезерной машинкой.
По материалам журнала "Делаем сами"
